Sip circuit : définition simple et rôle dans l’électronique

Qu’est-ce qu’un SIP ou un SiP ? Définitions et bases à connaître

Les termes « Single Inline Package » (SIP) et « System in Package » (SiP) sont souvent confondus, alors qu’ils correspondent à deux approches bien différentes en électronique. Pour bien comprendre leur rôle et leur impact sur la conception des circuits, il est important de clarifier ce que chacun signifie et comment ils se sont développés dans la pratique.

Le SIP : une configuration simple et efficace pour composants discrets

Le SIP se caractérise par une rangée unique de broches alignées. Cette structure facilite l’insertion des composants sur les circuits imprimés et permet de gagner de la place par rapport aux boîtiers DIP classiques. On l’utilise fréquemment pour des résistances en réseau, des condensateurs groupés ou certains circuits intégrés anciens. Son principal avantage est la simplicité, idéale pour des montages peu complexes, peu coûteux et adaptés à des fréquences modestes.

Le SiP : une intégration avancée pour les besoins modernes

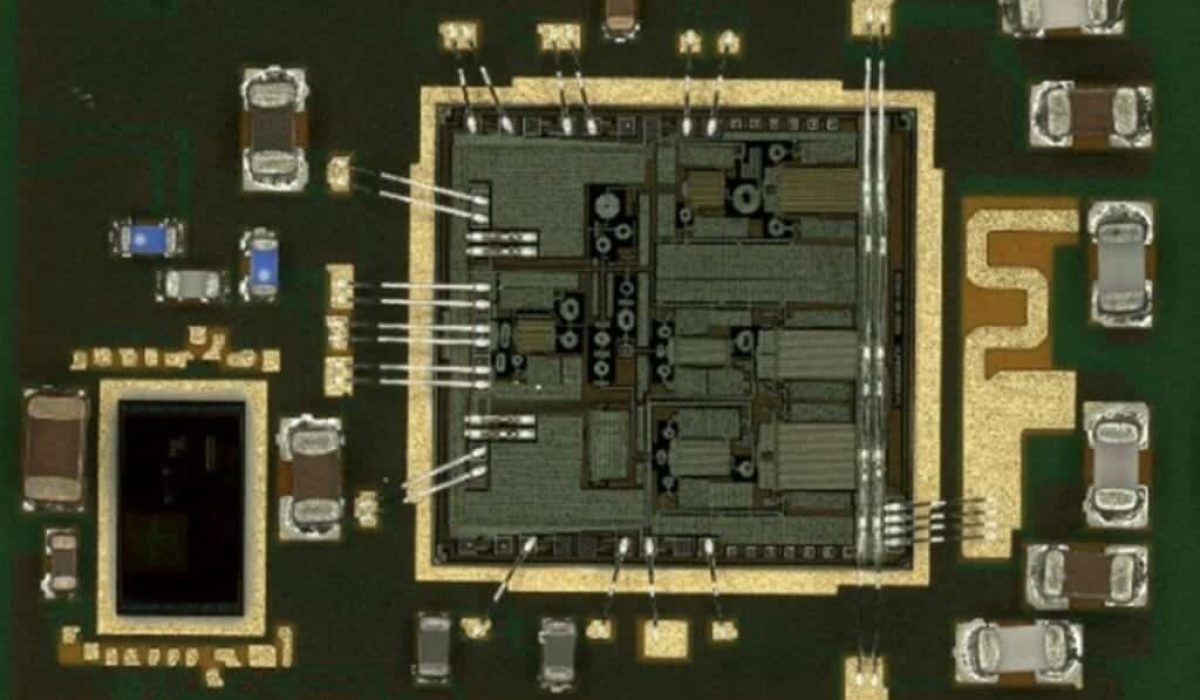

Le System in Package va beaucoup plus loin en combinant plusieurs circuits intégrés, composants passifs, voire des capteurs MEMS, dans un seul boîtier compact. L’idée est de miniaturiser un sous-système complet au sein d’un seul module. Vous retrouvez cette technologie dans les smartphones, les voitures connectées, ou encore les infrastructures télécoms, où la compacité et la performance sont essentiels.

Une croissance impressionnante en quelques années

Le développement des SiP a été fulgurant : de 1,89 milliard d’unités assemblées en 2004 à plus de 3,25 milliards en 2008. Plus récemment, le marché mondial des SiP a dépassé les 30 milliards de dollars en 2022. Ce succès témoigne de leur importance croissante dans toutes les plateformes électroniques modernes.

Comment gérer la chaleur dans les modules SIP et SiP

Un aspect souvent sous-estimé avec ces technologies, c’est la gestion thermique. La maîtrise de la température est cruciale pour garantir la fiabilité, la durée de vie et la sécurité des composants.

Pourquoi la chaleur est un vrai défi dans les SiP

Avec la miniaturisation et la concentration des composants, la température interne peut monter rapidement. Sans solutions adaptées, cela favorise le vieillissement prématuré, les pannes aléatoires, ou même une baisse des performances, comme une fréquence réduite de fonctionnement.

Des industriels qui innovent pour contrôler la chaleur

Quelques acteurs comme Intel proposent des modules sophistiqués, à l’image du « Falcon Mesa ». Ce module utilise des couches de graphite et des caloducs internes pour répartir efficacement la chaleur et maintenir des performances stables malgré des exigences énergétiques fortes. D’autres solutions mêlent substrats céramiques ou ventilation micro-localisée pour maîtriser les températures.

Agir dès la conception pour éviter les problèmes

La dissipation thermique ne se gère pas au hasard. Dès la conception, on utilise la simulation thermique, on choisit avec soin la disposition des puces à l’intérieur du SiP, et on opte pour un packaging adapté. Ces étapes sont décisives pour transformer un ensemble complexe en un système fiable et durable.

Les contraintes électriques dans le packaging SIP/SiP

Avoir plusieurs composants dans un même boîtier complexifie clairement la gestion des signaux, des interférences, et des normes de compatibilité électromagnétique.

Pourquoi l’intégrité du signal à haute fréquence est délicate

Concevoir un SIP ne consiste pas à assembler n’importe quel composant. Il faut penser à la longueur des broches, au choix des matériaux du substrat, et à la disposition interne. Ces détails influent sur les capacités parasites et l’inductance, qui deviennent critiques à haute fréquence. Une mauvaise gestion peut entraîner pertes, réflexions, ou même l’arrêt complet du module.

Outils avancés pour modéliser et simuler

Les concepteurs de SiP s’appuient sur des logiciels de simulation électromagnétique pour optimiser chaque interaction interne. Leur objectif : garantir des performances électriques au top, réduire les émissions parasites, et assurer la solidité mécanique, tout en respectant les contraintes de format.

Gestion des impédances et interférences

Le vrai défi est d’assurer des lignes de transmission avec des impédances bien définies pour les bus mémoire ou les interfaces rapides, tout en gérant la cohabitation de composants très différents. Cela demande une collaboration étroite entre experts électronique, thermique et mécanique, pour dépasser la simple addition des éléments.

Coûts et investissements liés à l’intégration avancée

Si le gain fonctionnel et la compacité séduisent, les SiP exigent aussi un budget conséquent, souvent sous-estimé dans les présentations commerciales.

Le prix du développement

Entrer dans l’univers des SiP performants nécessite de lourds investissements en modélisation, logiciels spécialisés et phases de prototypage. Cela représente un obstacle réel, notamment pour les PME qui veulent lancer leurs premières séries.

Optimisation industrielle et coûts cachés

Les taux de rebuts sont généralement plus élevés lors des débuts en production SiP, au vu de la miniaturisation et de la complexité des interconnexions. Jusqu’à stabilisation, le coût réel par composant dépasse souvent le prix affiché, ce qui affecte directement la marge.

Impact sur la compétitivité

Au final, le SiP offre une belle opportunité pour repenser les offres électroniques avec plus de fonctions dans un format plus réduit. Mais seuls ceux qui sont prêts à franchir le saut financier et technologique en tirent véritablement profit. Pour les autres, attention à ne pas sous-estimer la réalité terrain.

Risques concrets à ne pas négliger

Mal gérer les SIP ou SiP ne se limite pas à des pertes économiques ou techniques, cela peut aussi compromettre la sécurité et la fiabilité des systèmes.

Vieillissement et pannes dues à la chaleur et aux signaux

Un mauvais design thermique ou un cheminement de signal mal pensé peut accélérer le vieillissement des modules. La miniaturisation augmente leur sensibilité à la température et aux surtensions, ce qui peut causer des interruptions de service critiques dans des secteurs comme l’automobile ou l’industrie.

Interférences électromagnétiques

La forte densité de composants et de signaux favorise les parasites. Un module mal protégé risque de perturber d’autres équipements ou de ne pas répondre aux normes CEM, ce qui pose problème en production ou exploitation.

Contrôle qualité et dangers en fabrication

La rigueur dans l’assemblage est incontournable. Une contamination microscopique ou un petit défaut peut entraîner des pannes difficiles à détecter au départ. Seules des méthodologies strictes permettent de sécuriser la chaîne de fabrication.

Où et comment les SIP et SiP font la différence

Ces technologies jouent un rôle clé dans la simplification et la miniaturisation de fonctions complexes. Découvrons leurs secteurs d’application principaux et leur avenir.

Domaines d’utilisation privilégiés

Le SIP reste pertinent pour des montages simples comme les réseaux de résistances ou les petites mémoires. Le SiP, lui, est partout où la compacité et la puissance comptent : smartphones, véhicules connectés, réseaux télécoms, objets connectés, etc.

Vers une intégration toujours plus poussée

L’avenir passe par un mélange croissant d’électronique, de photonique et de mécanique dans un même boîtier, avec des capteurs avancés et des capacités d’auto-calibrage. Les modules devront aussi s’adapter à des conditions extrêmes pour répondre aux exigences actuelles.

Perspectives d’innovation majeures

Avec l’essor de l’intelligence artificielle embarquée, de la 5G, ou des véhicules autonomes, la demande de modules plus intelligents, compacts et fiables explode. Les SiP vont relever ces défis en intégrant toujours plus de fonctions dans un espace réduit.
